Série VHA (Haute efficacité)

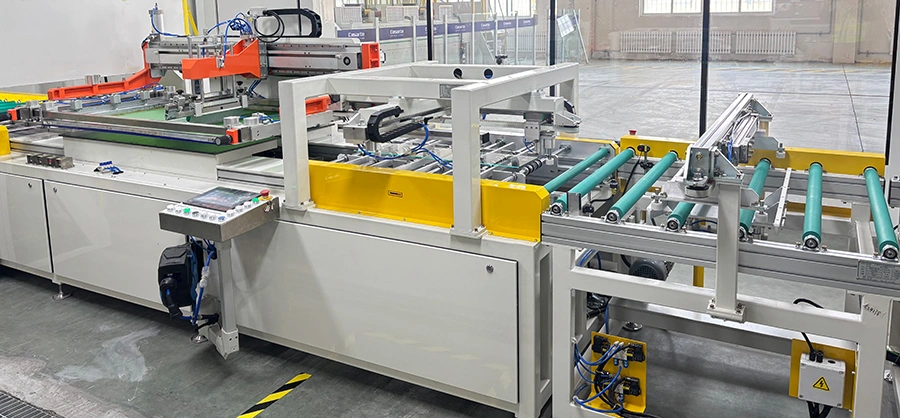

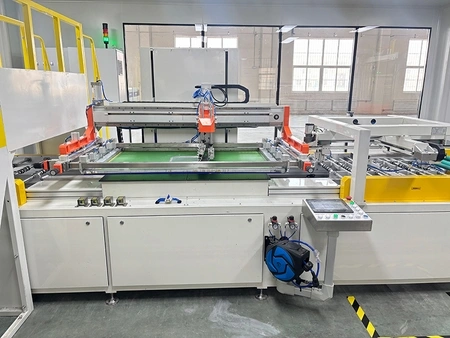

Les petits panneaux en verre utilisés dans les appareils électroménagers nécessitent une sérigraphie précise, rapide et régulière afin de garantir clarté visuelle et performance. Pour répondre à ces exigences, notre solution de sérigraphie automatique intègre trois opérations distinctes — positionnement, impression et déchargement — en un processus parallèle. En éliminant la séquence traditionnelle étape par étape et en adoptant un mécanisme de transport à navette, elle assure une coordination fluide entre toutes les stations. Cette approche permet d’atteindre une cadence de 550 à 650 pièces par heure, tout en traitant des panneaux aussi petits que 150 × 250 mm, couvrant ainsi l’ensemble des besoins de production dans ce domaine.
| Modèle | BWSP-6070VHA-R |
| Taille d’impression max. (mm) | 600 × 700 |
| Taille d’impression min. (mm) | 150 × 250 |
| Épaisseur du substrat (mm) | 3–5 |
| Plage de réglage hors contact (mm) | 6–25 |
| Distance de pelage (mm) | 0–20 |
| Précision de repositionnement (mm) | ±0,15 |
| Sens d’alimentation du verre | SEL (bord court en tête) |
| Précision d’impression (mm) | ±0,20 |
| Alimentation électrique | 3N, 380V, 50Hz, 4,5 kW |
| Dimensions de la machine (L × l × H) (mm) | 3500 × 1300 × 1930 |
Adaptée à la sérigraphie sur de petits panneaux en verre utilisés dans les appareils électroménagers tels que réfrigérateurs, congélateurs, plaques de cuisson, hottes aspirantes, climatiseurs, machines à laver, fours à micro-ondes et lave-vaisselle.
- Disposition verticale à double servo en croix permettant un centrage et un alignement précis pour différents formats de panneaux en verre
- Plateau composite exclusif doté d’une surface à faible friction, résistante aux solvants et évitant les rayures

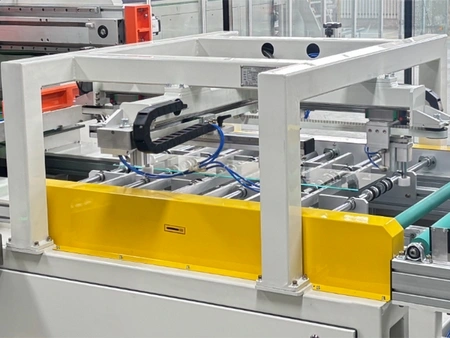

- Système servo de précision combiné à des rails de guidage linéaires haute exactitude et un dispositif d’adsorption sous vide, garantissant un transfert fluide et efficace du verre avec un positionnement constant
